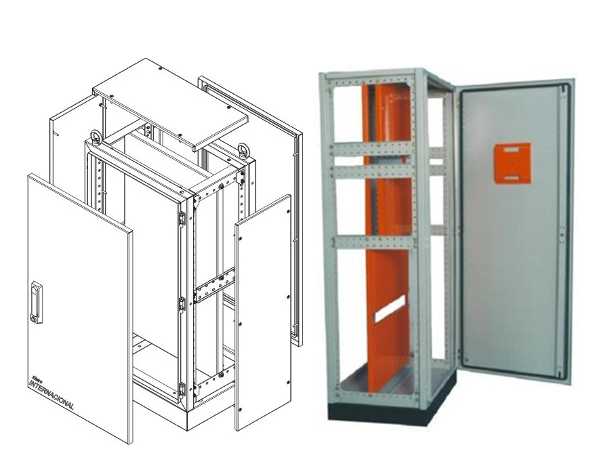

PAINEIS MODULARES - ACESSÓRIOS

| Características Técnicas | Acessórios | Medidas | Especiais | Compartimentados |

| Longarinas | Secção de Placas | Argolas de Içamento | Porta Documento | Entre Placas | Conexão Acoplamento |

Estes são opcionais que além de facilitar, proporcionam economia na montagem.

Obs.:

As medidas aqui referenciadas são A x L x P (Altura x Largura x Profundidade) em milímetros


- voltar ao topo -
LONGARINAS

A Longarina de montagem é um opcional que pode substituir a placa de montagem, proporcionando redução do preço final do painel.

Obs.: Ao optar por usar a "Longarina" deve-se também adquirir o par de "Perfil Vertical".



Código Descrição      A   x   L   x   P  Fabricação
096900001 Longarina de Mont. - 1060 100 x 545 x32,5 disponível
LM IPM - 1260 Longarina de Mont. - 1260   120x 545 x32,5 sob consulta
096900002 Longarina de Mont. - 2060   200x 545 x32,5 disponível
096900003 Longarina de Mont. - 3060   300x 545 x32,5 disponível
096900004 Longarina de Mont. - 4060    400x 545 x32,5 disponível
096900005 Longarina de Mont. - 6060   600x 545 x32,5 disponível
096900006 Longarina de Mont. - 8060   800x 545 x32,5 disponível
096900007 Longarina de Mont. - 10060 1000x 545 x32,5 disponível
096900008 Longarina de Mont. - 1080 100x 745 x32,5 disponível
LM IPM - 1280 Longarina de Mont. - 1280   120x 745 x32,5 sob consulta
096900009 Longarina de Mont. - 2080   200x 745 x32,5 disponível
096900010 Longarina de Mont. - 3080    300x 745 x32,5 disponível
096900011 Longarina de Mont. - 4080   400x 745 x32,5 disponível
096900012 Longarina de Mont. - 6080   600x 745 x32,5 disponível
096900013 Longarina de Mont. - 8080   800x 745 x32,5 disponível
096900014 Longarina de Mont. - 10080 1000x 745 x32,5 disponível
096900015 Longarina de Mont. - 10100 100 x 945 x32,5 disponível
LM IPM - 12100 Longarina de Mont. - 12100   120x 945 x32,5 sob consulta
096900016 Longarina de Mont. - 20100   200x 945 x32,5 disponível
096900017 Longarina de Mont. - 30100   300x 945 x32,5 disponível
096900018 Longarina de Mont. - 40100   400x 945 x32,5 disponível
096900019 Longarina de Mont. - 60100   600x 945 x32,5 disponível
096900020 Longarina de Mont. - 80100   800x 945 x32,5 disponível
096900021 Longarina de Mont. - 100100 1000x 945 x32,5 disponível
096900022 Longarina de Mont. - 10120 100x1145x32,5 disponível
LM IPM - 12120 Longarina de Mont. - 12120   120x1145x32,5 sob consulta
096900023 Longarina de Mont. - 20120   200x1145x32,5 disponível
096900024 Longarina de Mont. - 30120   300x1145x32,5 disponível
096900025 Longarina de Mont. - 40120   400x1145x32,5 disponível
096900026 Longarina de Mont. - 60120   600x1145x32,5 disponível
096900027 Longarina de Mont. - 80120   800x1145x32,5 disponível
096900028 Longarina de Mont. - 100120 1000x1145x32,5 disponível



Perfil Vertical - Usar com Longarinas de Montagem ( Par )
Referência Descrição A x L x P Fabricação
PV  IPM - 11 Perfil Vertical - 1100 1020x 28 x 28 disponível
PV  IPM - 12 Perfil Vertical - 1200 1120x 28 x 28 disponível
PV  IPM - 13 Perfil Vertical - 1300 1220x 28 x 28 disponível
PV  IPM - 15 Perfil Vertical - 1500 1420x 28 x 28 disponível
PV  IPM - 17 Perfil Vertical - 1700 1620x 28 x 28 disponível
PV  IPM - 19 Perfil Vertical 1900 1820x 28 x 28 disponível
PV  IPM - 22 Perfil Vertical - 2200 2120x 28 x 28 disponível




- voltar ao topo -

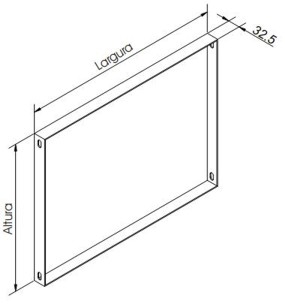

SECÇÃO DE PLACAS

A Secção de Placa é um opcional que pode substituir a placa de montagem, proporcionando redução do preço final do painel.

Obs.: Ao optar por usar a "Secção de Placas" deve-se também adquirir o par de "Perfil Lateral Padrão" ou o par de "Perfil Lateral Econômico"



Código Descrição      A   x   L   x   P  Fabricação
096900001 Secção de Placa - 1060 100 x 545 x32,5 disponível
SP IPM - 1260 Secção de Placa - 1260   120x 545 x32,5 sob consulta
096900002 Secção de Placa - 2060   200x 545 x32,5 disponível
096900003 Secção de Placa - 3060   300x 545 x32,5 disponível
096900004 Secção de Placa - 4060    400x 545 x32,5 disponível
096900005 Secção de Placa - 6060   600x 545 x32,5 disponível
096900006 Secção de Placa - 8060   800x 545 x32,5 disponível
096900007 Secção de Placa - 10060 1000x 545 x32,5 disponível
096900008 Secção de Placa - 1080 100x 745 x32,5 disponível
SP IPM - 1280 Secção de Placa - 1280   120x 745 x32,5 sob consulta
096900009 Secção de Placa - 2080   200x 745 x32,5 disponível
096900010 Secção de Placa - 3080    300x 745 x32,5 disponível
096900011 Secção de Placa - 4080   400x 745 x32,5 disponível
096900012 Secção de Placa - 6080   600x 745 x32,5 disponível
096900013 Secção de Placa - 8080   800x 745 x32,5 disponível
096900014 Secção de Placa - 10080 1000x 745 x32,5 disponível
096900015 Secção de Placa - 10100 100 x 945 x32,5 disponível
SP IPM - 12100 Secção de Placa - 12100   120x 945 x32,5 sob consulta
096900016 Secção de Placa - 20100   200x 945 x32,5 disponível
096900017 Secção de Placa - 30100   300x 945 x32,5 disponível
096900018 Secção de Placa - 40100   400x 945 x32,5 disponível
096900019 Secção de Placa - 60100   600x 945 x32,5 disponível
096900020 Secção de Placa - 80100   800x 945 x32,5 disponível
096900021 Secção de Placa - 100100 1000x 945 x32,5 disponível
096900022 Secção de Placa - 10120 100x1145x32,5 disponível
SP IPM - 12120 Secção de Placa - 12120   120x1145x32,5 sob consulta
096900023 Secção de Placa - 20120   200x1145x32,5 disponível
096900024 Secção de Placa - 30120   300x1145x32,5 disponível
096900025 Secção de Placa - 40120   400x1145x32,5 disponível
096900026 Secção de Placa - 60120   600x1145x32,5 disponível
096900027 Secção de Placa - 80120   800x1145x32,5 disponível
096900028 Secção de Placa - 100120 1000x1145x32,5 disponível



Perfil Lateral Padrão - Usar com seção de placa ( Par )
Código Descrição A x L x P Fabricação
097200009 Perfil Lateral - 400 304 x 70 x 15 disponível
097200010 Perfil Lateral - 500 404 x 70 x 15 disponível
097200011 Perfil Lateral - 600 504 x 70 x 15 disponível
097200012 Perfil Lateral - 800 704 x 70 x 15 disponível

Obs.: Nosso conjunto básico já contém 01 par de "Perfil lateral padrão"



Perfil Lateral Econômico - Usar com seção de placa ( Par )
Código Descrição A x L x P Fabricação
097200013 Perfil Econômico - 400 304 x 42 x 15 disponível
097200014 Perfil Econômico - 500 404 x 42 x 15 disponível
097200015 Perfil Econômico - 600 504 x 42 x 15 disponível
097200016 Perfil Econômico - 800 704 x 42 x 15 disponível





- voltar ao topo -

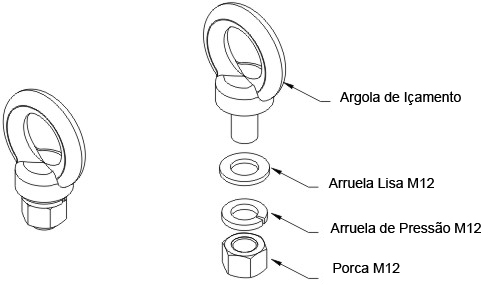

ARGOLA DE IÇAMENTO
Argola p/ Içamento ( conjunto completo )
Código Descrição A x L x P Fabricação
097200025 Argola de Içamento 63 x 66 x 35 disponível

Obs.: Este conjunto de argolas é composto de 2 unidades.


<


- voltar ao topo -
PORTA DOCUMENTO

Argola p/ Içamento ( conjunto completo )
Código Descrição A x L x P Fabricação
097200024 Argola de Içamento 253x 237 x 24 disponível



 d





- voltar ao topo -
ENTRE PLACAS

Entre Placas
Código Descrição A x L x P Fabricação
097200017 Entre Placas - 1100 950 x 48 x 32,5 disponível
097200018 Entre Placas - 1200 1050x48x 32,5 disponível
097200019 Entre Placas - 1300 1150x48x 32,5 disponível
097200020 Entre Placas - 1500 1350x48 x 32,5 disponível
097200021 Entre Placas - 1700 1550x48 x 32,5 disponível
097200022 Entre Placas - 1900 1750x48 x 32,5 disponível
097200023 Entre Placas - 2200 2050x48 x 32,5 disponível





 d




- voltar ao topo -
CONEXÃO ACOPLAMENTO

Conexão Acoplamento
Código Descrição A x L x P Fabricação
097200103 Conexão de Acoplmento 200x 40 x 35 disponível

Este acessório é utilizado na junção de painéis, permitindo que se atinja uma largura extra do painel.

  Obs: Este conjunto é composto de 2 unidadess.



 d




CLIQUE PARA MAIS INFORMAÇÕES:

| Características Técnicas | Acessórios | Medidas | Especiais | Compartimentados |





Observações Gerais: medidas especiais sob consulta.
